Электронная прецизионная линейка (Electronic Scale), Германия



Вернуться в категорию

Наименование Электронная прецизионная линейка ESM-300-25, длина 300мм, увеличение 25х
Цена, евро 3700.00
Краткое описание Электронная прецизионная линейка Electronic-Scale, ESM-300-25, длина 300мм, увеличение 25х

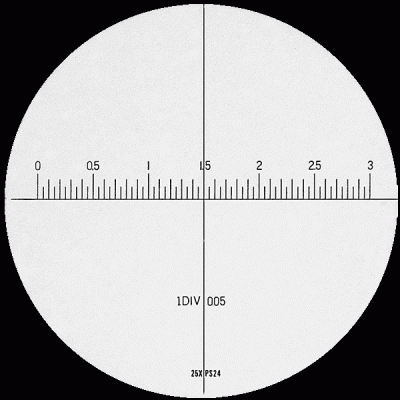

Полное описание Применение электронной шкалы упрощает измерение длины. Направляющая, выполненная из закаленной высококачественной стали, имеет ёмкостную ленту. Это снабжает электронную часть информацией о моментальной позиции измерительной каретки, бегущей на упорных шарикоподшипниках без зазора и опасности износа. Точка измерения может быть точно наведена за счет просветленной четырехлинзовой оптики с 25-кратным увеличением. Дисплей создает удобство при считывании шестимиллиметровых цифр с максимальной разрешающей способностью, составляющей 0,01 мм или 0,0005 дюймов. Рядом с индикацией находится устройство точной настройки. РасположенИ зображение данных в компьютере осуществлется с помощью программного обеспечения в Excel, поставляемого по выбору (дополнительная опция). Оба боковых позиционирующих движка облегчают быстрое параллельное выравнивание шкалы относительно измеряемого материала. Многообразие моделей: на выбор предлагаются семь измерительных длин от 180 до 1500 мм. Три типа пластинок с сеткой штрихов и разнообразные оптические системы полностью укомплектовывают наше предложение. Наряду с упомянутой пластинкой с сеткой штрихов применяется также PCB-шкала (доп. опция), предназначенная исключительно для измерений расстояний между отверстиями. PCB-шкала связана всегда с применением лупы серийного изготовления с 10-кратным увеличением (версия ES). Если дополнительно должен быть использован микроскоп для обработки измерительной точки с особой точностью, то тогда адаптер микроскопа поворачивается так, что ход лучей реализуется через свободный пункт на шкале. Причина этого: микроскопы с 25- и 50-кратным увеличением, поставляемые в качестве принадлежностей, имеют собственную шкалу с делением и перекрестие нитей, которые пересекаются с PSB-шкалой. Видеокомфорт при измерении длины Известно, что в данном случае необходимо особенно тщательное позиционирование, если непосредственно применяется версия ESM с микроскопом с 25- или 50-кратным увеличением. Для применения в серийных измерениях поставляется Electronic Scale с видеосистемой (доподнительная опция). Версия ES может быть еще дополнительно оснащена видеокамерой CCD( дополнительная опция). Изображение выводится на монитор с диагональю 5 дюймов. Настройка на измерительные точки не требует согнутого положения над микроскопом и исключает таким образом нагрузку на спину и глаза. Видеосигнал может передаваться через граббер и драйверное ПО, а если измерения производятся на изображении - тогда через граббер и пакет ПО Metric на РС или Laptop. Настройка на точку измерения может производиться с помощью пластинки с сеткой штрихов или эталонных функций программного обеспечения Metric.(дополнительная опция) Здесь в Вашем распоряжении одинарное и двойное перекрестия нитей, цепи с допусками, мультиформные маски и знаки совмещения. Отдельные измерения в видеоизображении выполнимы путем обычных измерительных функций программы Metric. Например, могут определяться радиусы, углы, диаметр, площадь и расстояние. Вместе с данными интерфейса RS232 имеется возможность составления обширной документации с измерительными данными. Технические данные Поставляемая стандартная длина: 180 мм / 7 дюймов 300 мм / 12 дюймов 500 мм / 20 дюймов 800 мм / 32 дюйма 1000 мм / 40 дюймов 1300 мм / 52 дюйма 1500 мм / 60 дюймов Разрешающая способность: 0,01 мм / 0, 0005 дюймов Точность повторения: 0,01 мм Ширина полос с погрешностью: до 500 мм = 0,03 мм до 800 мм = 0,04 мм до 1000 мм = 0,05 мм до 1300 мм = 0,10 мм до 1500 мм = 0,15 мм Индикация LCD: литиевая батарея 3 В, срок службы ок. 4000 ч Диапазон температуры: от + 10 до + 40 ?С Совместимый интерфейс RS232 Пластинка с сеткой штрихов: стандартная или РСВ Оптические системы: тип ES, лупа 10х, тип ESM-25, микроскоп 25х, тип ESM-50, микроскоп 50х
